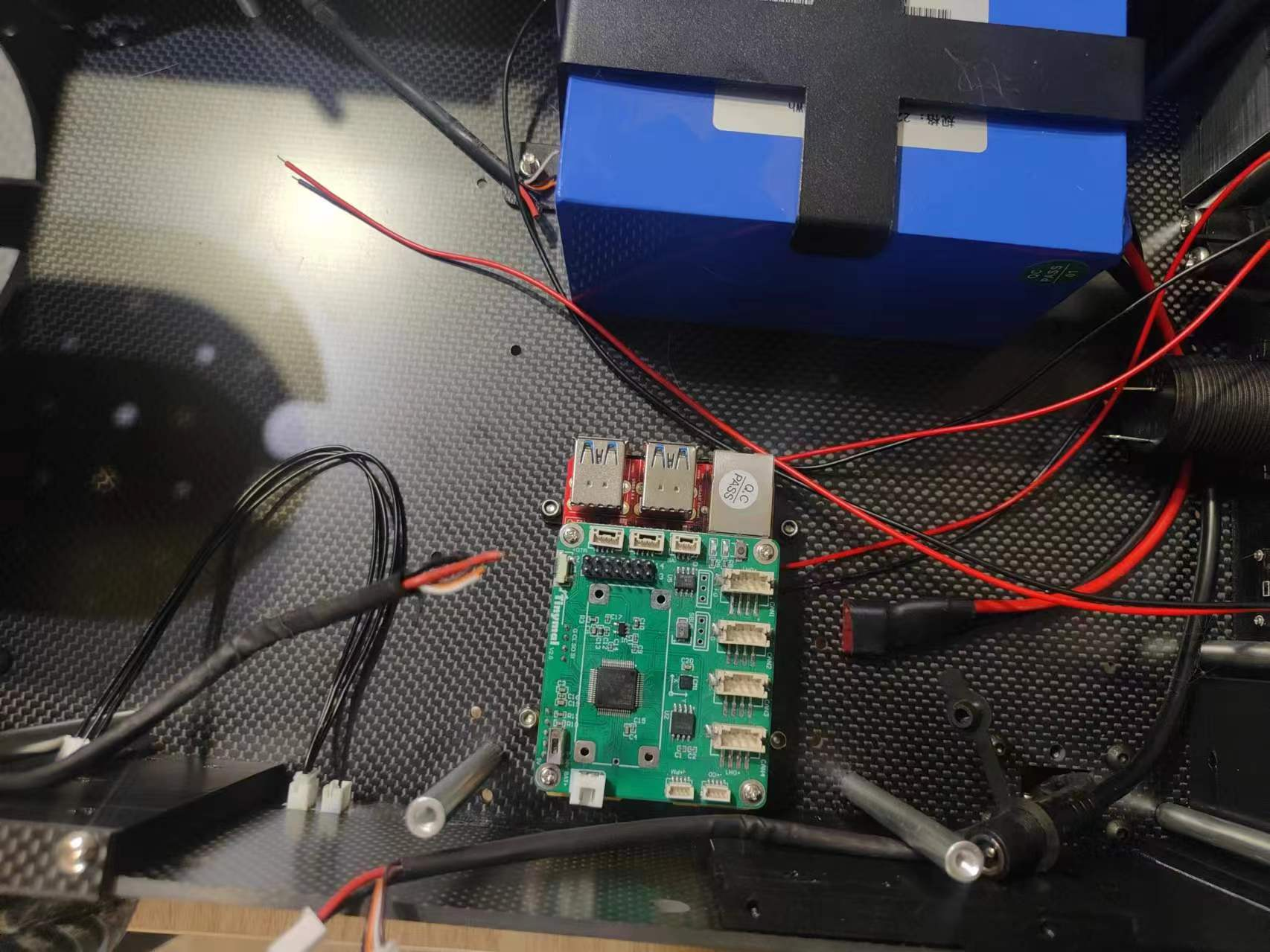

在完成底盘组装和轮毂电机安装后,进一步完成对主控和其他DCDC降压模块的安装,首先安装主控模块:
![](https://saas.bk-cdn.com/t/395ba026-af60-4ae5-a53e-44f31b37b805/u/1674e624-5272-49ea-98c9-7c986f68c330/1708421021878/image.png)
进一步完成供电底板线缆的焊接,下图中显示了电量显示模块,充电口的焊接,注意正负极信号:
![](https://saas.bk-cdn.com/t/395ba026-af60-4ae5-a53e-44f31b37b805/u/1674e624-5272-49ea-98c9-7c986f68c330/1708421054700/image.png)

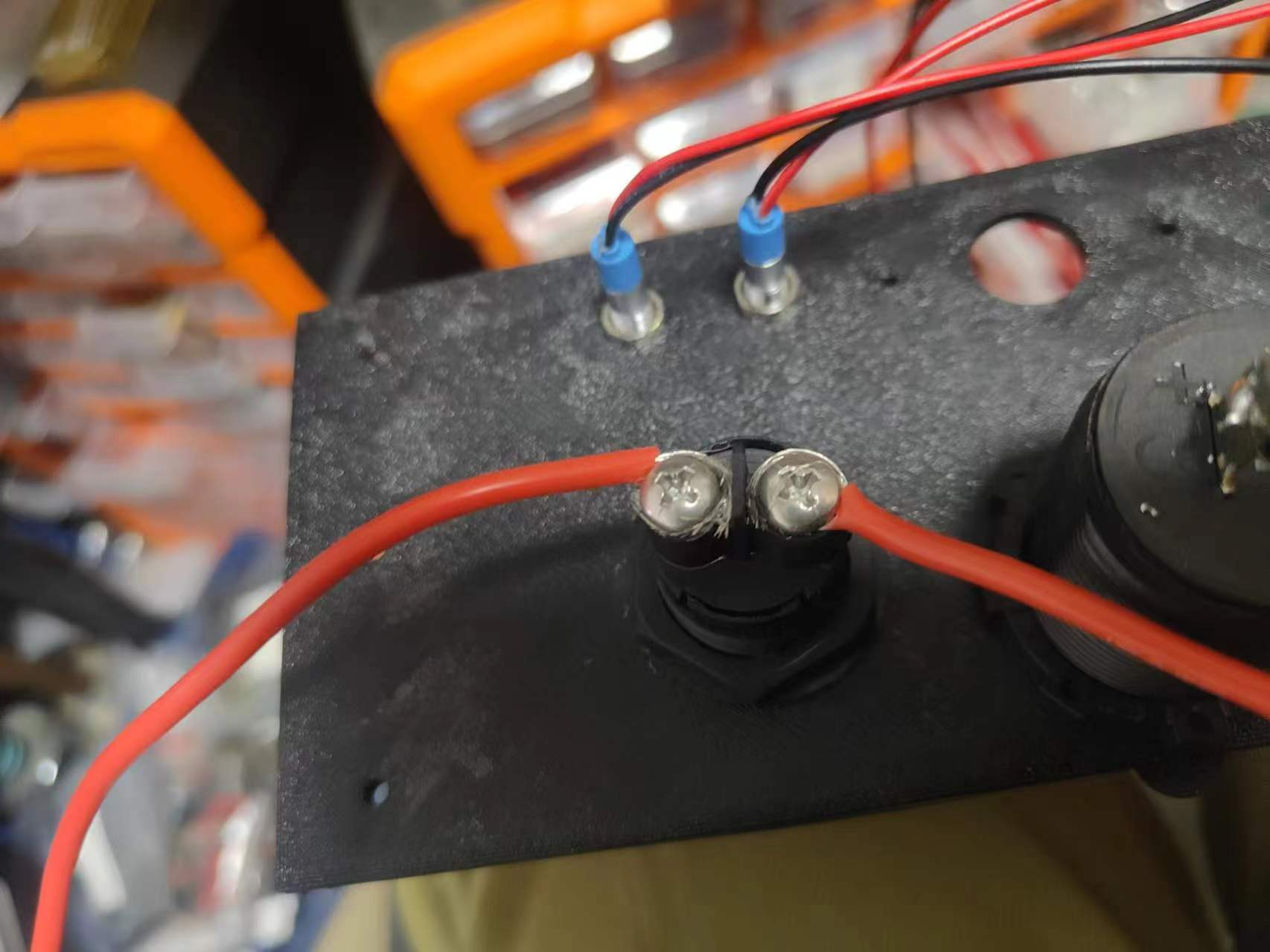

进一步完成开关旋钮线缆连接,由于开关主要完成正级的开断因此只需要完成延长即可:
![](https://saas.bk-cdn.com/t/395ba026-af60-4ae5-a53e-44f31b37b805/u/1674e624-5272-49ea-98c9-7c986f68c330/1708421133942/image.png)

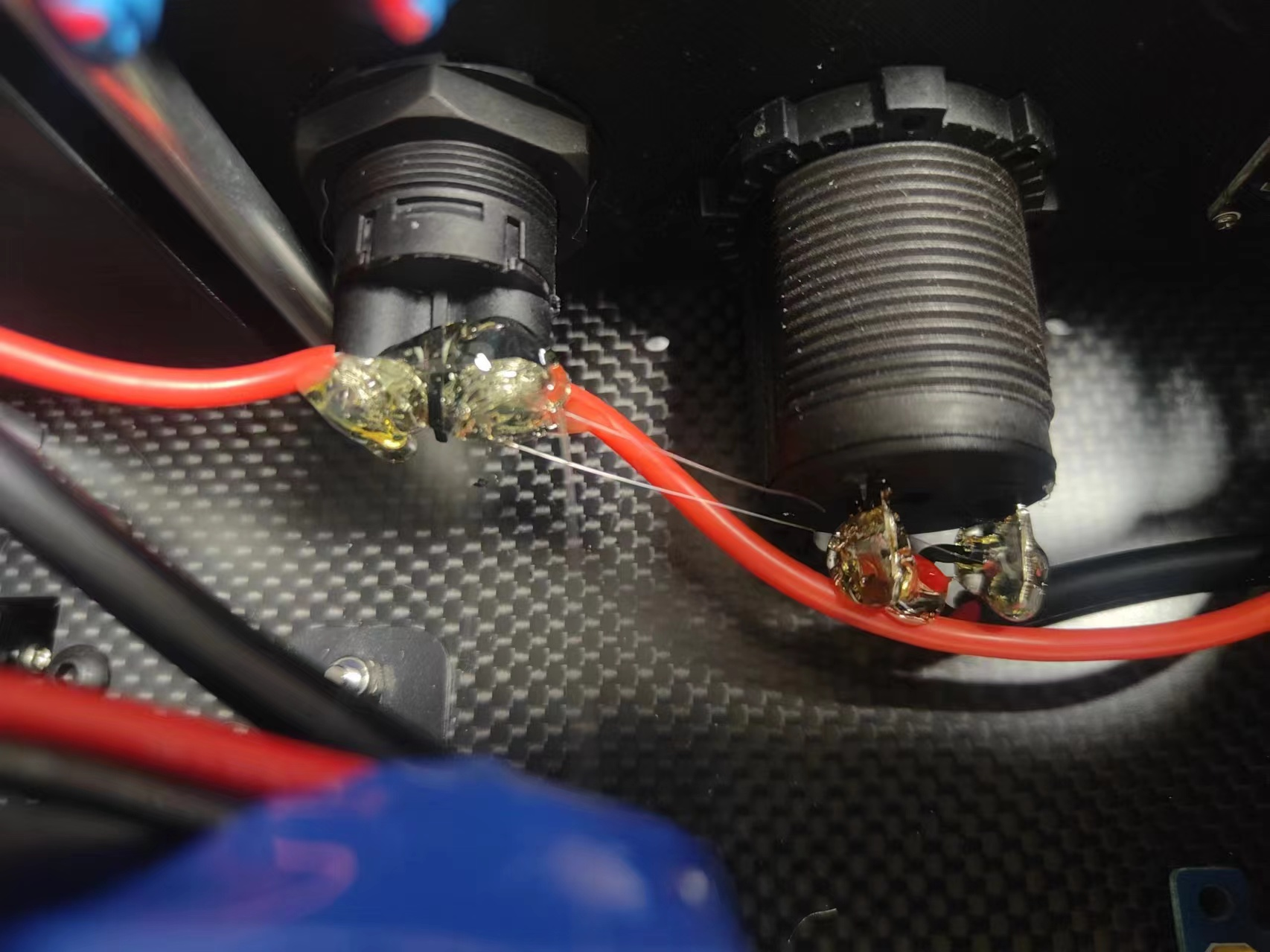

在完成供电部分线缆焊接后推荐用胶枪保护,防止后续短路:
![](https://saas.bk-cdn.com/t/395ba026-af60-4ae5-a53e-44f31b37b805/u/1674e624-5272-49ea-98c9-7c986f68c330/1708421167195/image.png)

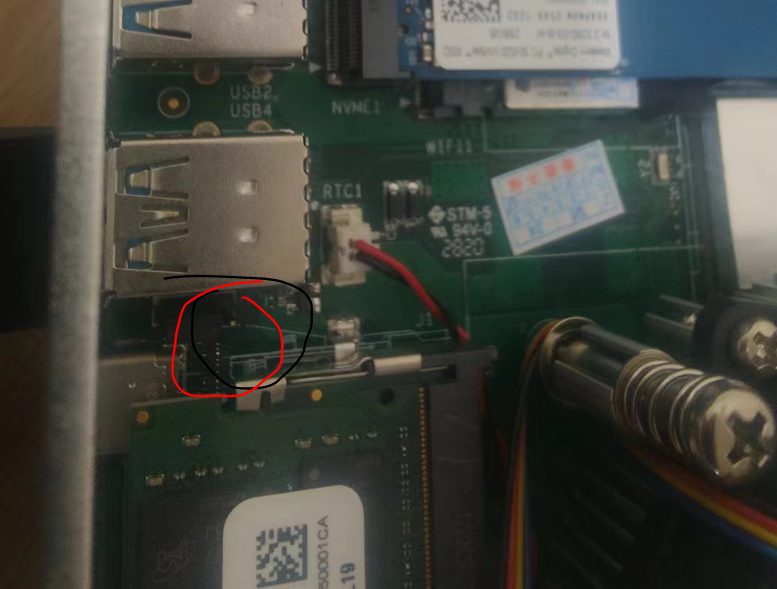

如果选择了具有SLAM计算单元的版本,在完成Ubuntu系统安装与IP配置联网后,首先拆除主控上盖并移除此处跳帽保证可以上电开机:
![](https://saas.bk-cdn.com/t/395ba026-af60-4ae5-a53e-44f31b37b805/u/1674e624-5272-49ea-98c9-7c986f68c330/1708421244038/image.png)

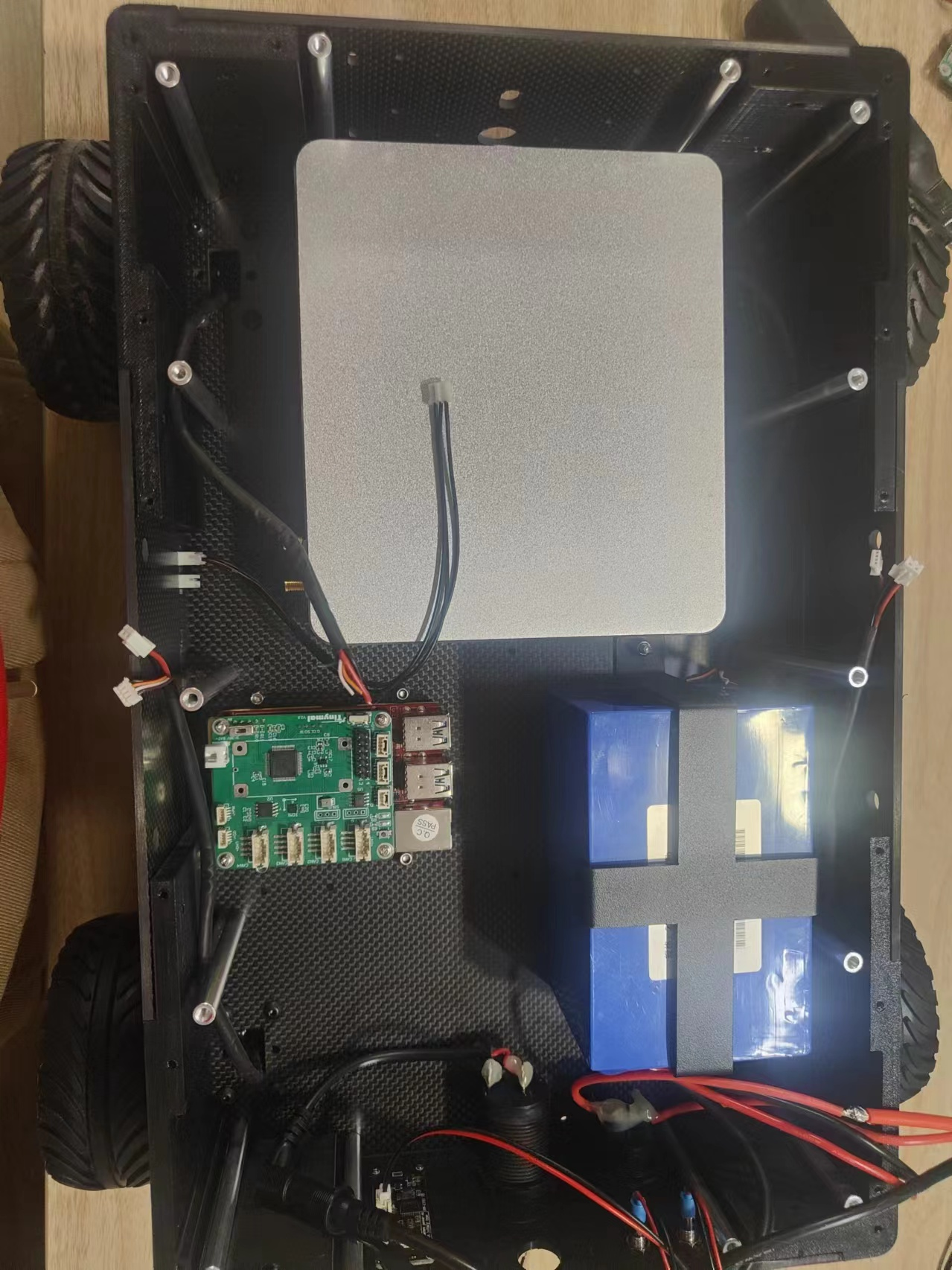

之后将SLAM计算单元安装在机体前方:
![](https://saas.bk-cdn.com/t/395ba026-af60-4ae5-a53e-44f31b37b805/u/1674e624-5272-49ea-98c9-7c986f68c330/1708421290431/image.png)

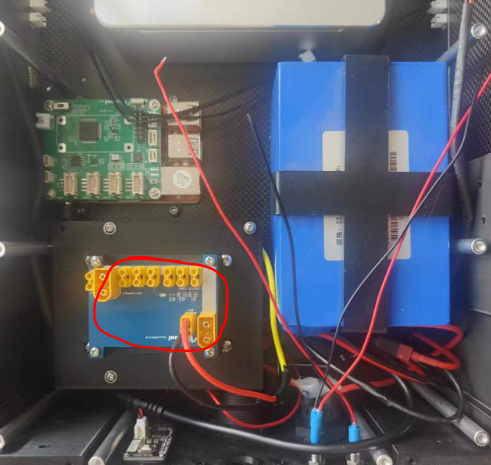

进一步在红圈下方粘黏DCDC 12V降压模块,引出供电线,安装分电板:
![](https://saas.bk-cdn.com/t/395ba026-af60-4ae5-a53e-44f31b37b805/u/1674e624-5272-49ea-98c9-7c986f68c330/1708421338966/image.png)

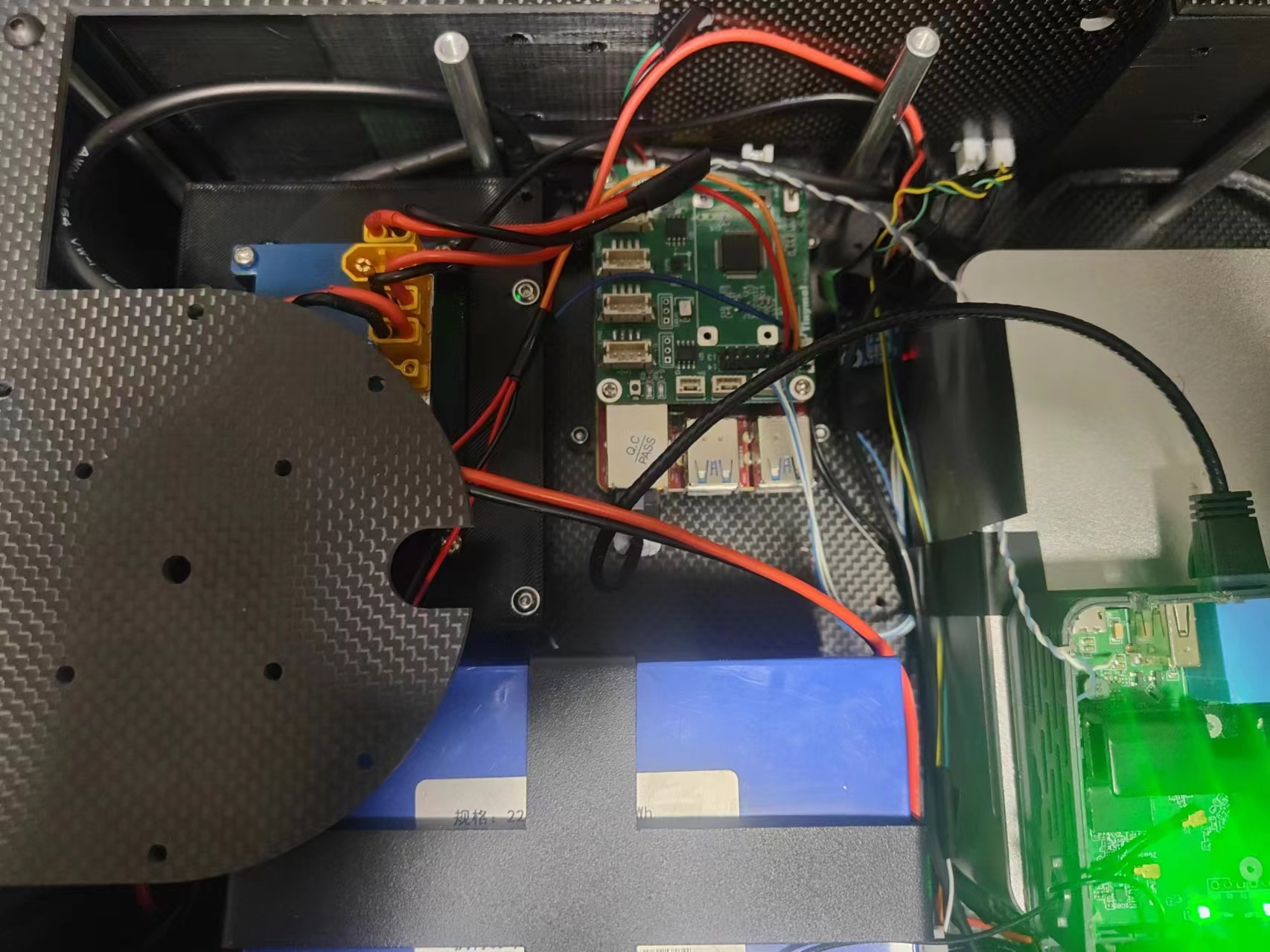

依据下图完成供电线缆的焊接与连接:
XXX原理图
![](https://saas.bk-cdn.com/t/395ba026-af60-4ae5-a53e-44f31b37b805/u/1674e624-5272-49ea-98c9-7c986f68c330/1708421381486/image.png)

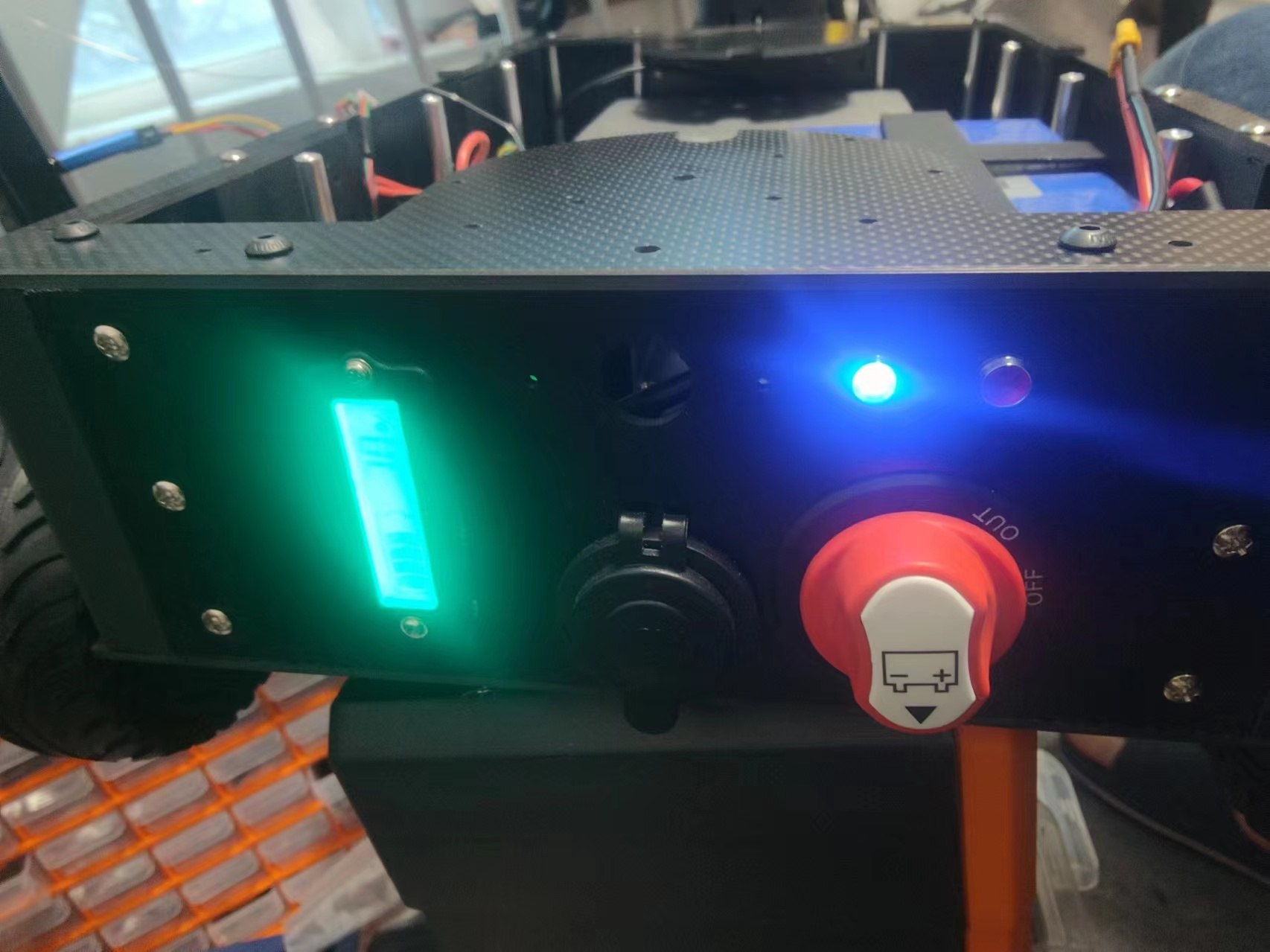

线缆连接无误后打开电源确认主控是否开机:
![](https://saas.bk-cdn.com/t/395ba026-af60-4ae5-a53e-44f31b37b805/u/1674e624-5272-49ea-98c9-7c986f68c330/1708421411148/image.png)
